BLE藍牙4.0模組( HC-08 6pin) / 支持IOS、Android 系統

CSB0010-1

HC-08與手機配對連接,手機要求IPHONE 4S以上蘋果手機和安卓4.3及4.3以上的安卓手機才能配對連接。

注意:HC-08暫時不支援和PC自帶的藍牙或者其他家的藍牙4.0模塊設備連接

更多資訊

NT$ 147 含稅

更多資訊

請注意 使用手機或平板等裝置,要先確認是否有支援藍芽 BLE 4.0

新版把底下一排郵票孔去掉,增加 4 PIN VCC GND RXD TXD 排針孔位(3.3V IO 準位)

可直接焊在舊板HC-08 焊盤上,底下孔位不會跟郵票孔焊盤短路

---------------------------------------------------------------------------------

產品介紹:

模塊通訊距離:

用IPHONE5C下載APP:LIGHTBLUE HC-08測試連接,空曠環境下,通訊距離有80~90M ,搜索距離40~50M

(我們只是給用戶一個標準環境下的測試距離參考,具體環境使用需要用戶以實際測試為準)

HC-08藍牙串口通信模塊是新一代的基於Bluetooth Specification V4.0 BLE藍牙協議的數傳模組。無線工作頻段為2.4GHz ISM,調製方式是GFSK。模組最大發射功率為4dBm,接收靈敏度-93dBm,空曠環境下和iphone4s可以實現80米超遠距離通信。

模組採用郵票孔封裝方式,可貼片焊接,模組大小26.9mm×13mm×2.2mm,很方便客戶嵌入應用系統之內。

模組採用TI的CC2540芯片,配置256K Byte空間,支持AT 指令,用戶可根據需要更改角色(主、從模式)以及串口波特率、設備名稱等參數,使用靈活。

產品規格:

  • TXD :串口發送,3.3V TTL 電平。
  • RXD :串口接收,3.3V TTL 電平。
  • CTS :串口流控,暫不支援。
  • RTS :串口流控,暫不支援。
  • DC :仿真、燒錄時鐘腳。
  • DD :仿真、燒錄數據腳。
  • RST :模塊復位腳,要求不小於5ms 的低電平進行複位。
  • VCC :模塊電源腳,要求直流3.3V 電源,供電電流不小於100mA 。工作電壓範圍:2.0V~3.6V。
  • GND :模塊公共地。
  • LED :模塊指示燈輸出腳,高電平輸出,接LED 時請串接電阻。
  • 連線前,主機未記錄從機地址時,每秒亮100ms ;主機記錄從機地址時,每秒亮900ms ;從機每2 秒亮1 秒。連線後,LED 常亮。
  • KEY :輸入腳,內部下拉。此腳接高電平,用於主機清除已記錄的從機地址。

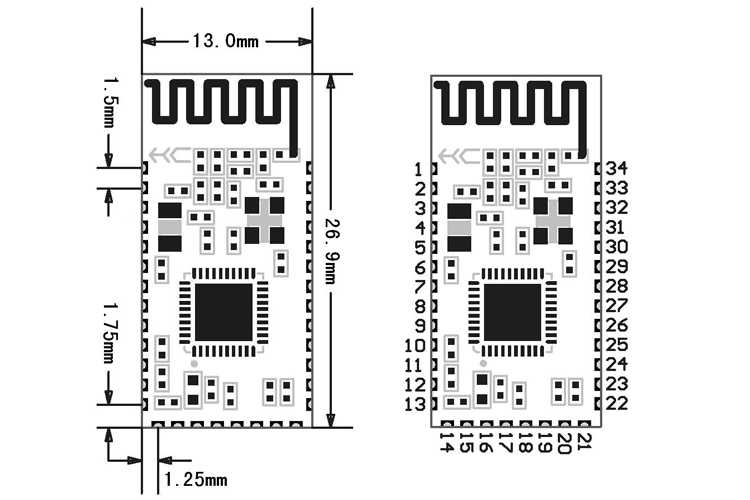

TB24HC4nXXXXXadXpXXXXXXXXXX_!!1804731589

HC-08 firmware versions

  • The default baud rate is 9600.
  • There must be a delay between data packets. For example, if the baud rate is 1200 baud, the packet length is 120 bytes and the transmission time delay between packets must be not less than 2000ms otherwise you may lose data. The packet transmission time delay for 38400 baud with a packet length is 120 bytes must not be less than 200ms. At 115,200 baud with a packet length of 120 bytes, the transmission time delay between data packets must be not less than 50ms).
  • When the baud rate is 19200 baud or more, the number o per packet cannot be more than 120 bytes.
  • The higher the baud rate, the shorter the transmission delay time required between data packets.
  • The shorter the number o per packet, the shorter the required delay time (e.g. 115,200 baud with a packet length of 20 bytes, the transmission delay time between data packets is less than 20ms).

HC-08 Current Consumption

When module isMaster current consumptionSlave current consumption
paired with an adapter 8.9mA 8.9mA
paired with the adapter connecting and sending data 9.3mA 9.3mA
not paired with the adapter 20.2mA 8.9mA

Note: absolute maximum voltage is 3V6 DC.

HC-08 AT commands

  • AT responds OK
  • AT + BAUDx responds with OKn where x is 1 - n is 1200, 2 - 2400, 3 - 4800, 4 - 9600 (default), 5 - 19200, 6 - 38400, 7 - 57600, 8 - 115200. Note: module must be reset after power-on for the new serial port baud rate to take effect.
  • AT + NAMEname responds OKsetname - name is the Bluetooth device name to be set and must be 13 characters or fewer. Retained across power offs. Note: module must be reset after power-on for the new device name to take effect.



HC-08從用戶的角度出發,蒐集大量用戶反饋,最後經過精挑細選篩選出14條真正有用而且實用的AT指令,每條AT指令設計都是研發人員為用戶精心準備。

相關資料:

HC-08規格書下載鏈接:

http://www.wavesen.com/downloadDis.asp?id=48

模塊與安卓手機連接:

  • 手機的安卓版本要4.3或4.3以上的。下載一個4.0BLE安卓串口助手。

         下載網址:http://wavesen.com/download.asp

  • 安裝好後打開APP搜索連接模塊即可
  • 手機和模塊連接上後即可互相發送數據了。
