心跳模組感測模組For Arduino

SSB0082

心臟是人重要器官之一,心臟的好壞直接關係到一個人身體的健康與否。此新推出的心跳模組感測模組可以直接測量人體的心電活動,繪製心電圖!不用去醫院也能“看到”自己那顆蓬勃跳動的心,是不是非常的酷炫!

加購

Arduino Uno Rev3 控制器

Arduino MEGA 2560 控制板(Rev 3)

更多資訊

NT$ 1,029 含稅

更多資訊

【產品簡介】

心臟是人重要器官之一,心臟的好壞直接關係到一個人身體的健康與否。此新推出的心跳模組感測模組可以直接測量人體的心電活動,繪製心電圖!不用去醫院也能“看到”自己那顆蓬勃跳動的心,是不是非常的酷炫!

人體的心臟周圍的組織和體液都能導電,因此可將人體看成為一個具有長、寬、厚三度空間的容積導體。心臟好比電源,無數心肌細胞動作電位變化的總和可以傳導並反映到體表。在體表很多點之間存在著電位差,也有很多點彼此之間無電位差是等電的。心臟在每個心動週期中,由起搏點、心房、心室相繼興奮,伴隨著生物電的變化,這些生物電的變化稱為心電。
心電包含了大量的噪音,此感測器採用AD8232信號調理模組,專用於ECG及其他生物電測量應用,具有運動或遠程電極放置產生的噪聲的情況下提取、放大及過濾微弱的生物電信號能力。配合超低功耗模數轉換器(ADC)和Arduino 主控器,就能夠輕鬆地採集輸出信號,繪製心電圖。
注意:本品並非專業醫用儀器,不能作為配件參與診斷。
-----------------------------------------------------------------

【產品規格】

  • 供電電壓:3.3V - 6V (推薦:5V)
  • 輸出電壓:0 - 3.3V
  • 工作電流:<10mA
  • 介面類型:模擬量輸出
  • 轉接板尺寸:35mm * 22mm
  • 介面:PH2.0-3P

-----------------------------------------------------------------

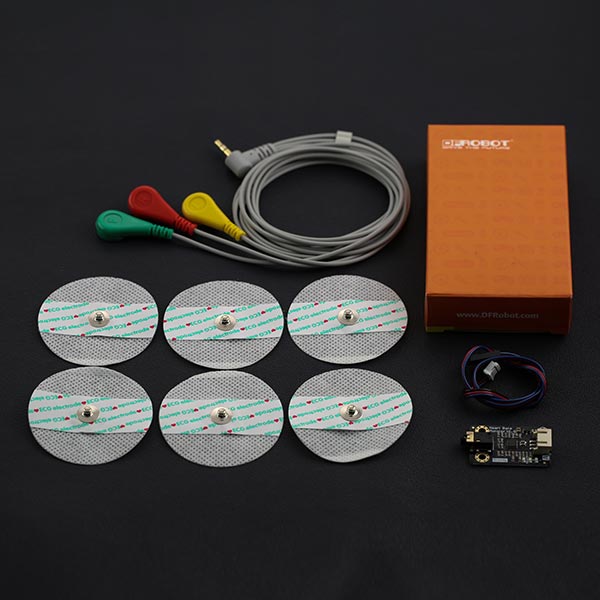

【配送清單】

  • 心跳模組感測模組x1
  • PH2.0-3P模擬連接線x1
  • 動態心電3導聯線 x1
  • 按扣電極片 x6

-----------------------------------------------------------------

【文件下載】
